CARA PEMASANGAN

Bahan-bahan yang digunakan

·         Kabel UTP







RAJAH 5.4 : KABEL
·         RJ45


RAJAH 5.4.1: RJ45

·         Crimper

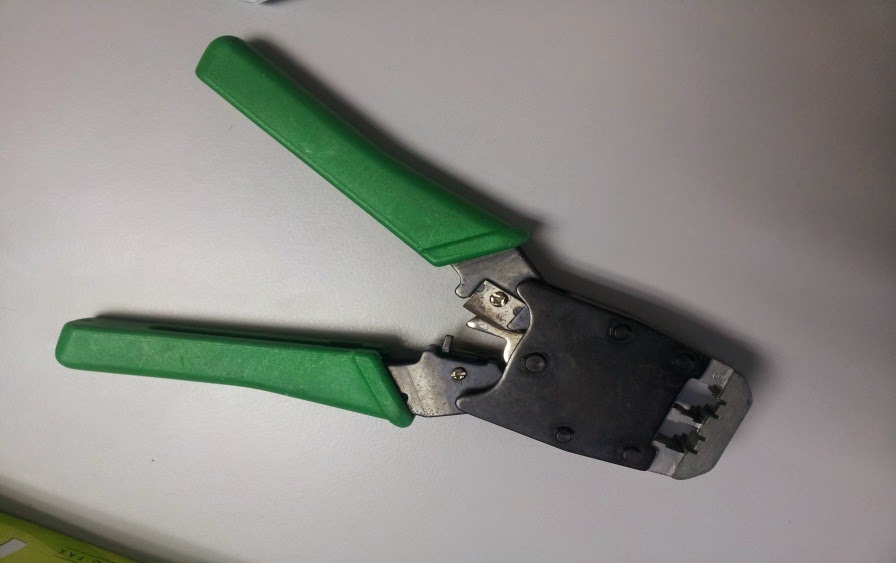

RAJAH 5.4.2: CRIMPER
·         kabel tester



RAJAH 5.4.3 : KABEL TESTER

CARA PEMASANGAN


Langkah 1
Ukur kabel rangkaian secukupnya dan potong.  Pastikan anda memotong lebih sedikit daripada jumlah panjang sebenarnya yang di perlukan.
Langkah 2
Potong dan tanggalkan pembalut dengan menggunakan "stripper”.
Langkah 3
Lepaskan simpulan pada kabel dan luruskan dengan menggunakan jari anda.  Potong hujung kabel agar semuanya sama.  Pastikan jarak diantara hujung kabel yang dipotong dengan hujung pembalut adalah 1/2 inci. ".
Langkah 4
Pegangkan "RJ 45 Connector" dengan klipnya menghadap ke bawah dan bukaannya menghadap kepada anda.  Masukkan kabel perlahan-lahan kedalam bukaan.  Susunan kabel mestilah mengikut peraturan pengkabelan yang ditetapkan.


RAJAH 5.3.1 : CARA 1

Langkah 5
Kepitkan "kabel dengan menggunakan "Crimping Tool".

RAJAH 5.3.2 : CARA 2
Langkah 6
Ulang prosedur 1 hingga 5 untuk memasang sebelah lagi kepala penyambung kabel RJ45.

Langkah 7

Lakukan ujian dengan alat Cable Tester, untuk mengguji sama ada kabel tersebut boleh digunakan untuk sistem rangkaian.

RAJAH 5.3.3: CARA 3
